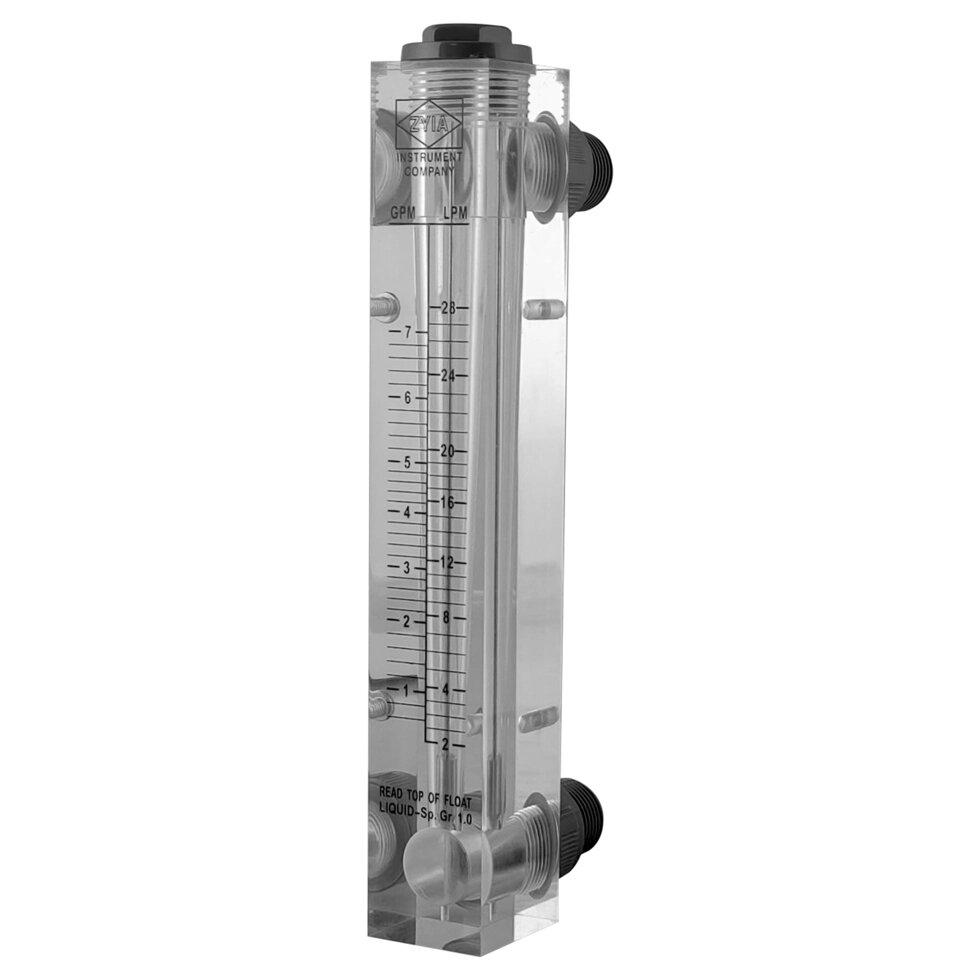

Ротаметр 1-7 галон/хв. різьба 1/2 (LZM-15 1-7 GPM)
1 097 ₴
- В наявності
- Код: 2704
- +380 (97) 301-95-94
- +380 (97) 301-95-94
FM-15 1-7 GPM короткие
Ротаметр 1-7 галлон/мин. резьба 1/2 короткий (LZM-15 1-7 GPM)
Ротаметр - прибор для определения объемного расхода воды за единицу времени. Применяется в системах водоснабжения и водоподготовки. Представляет собой полый корпус с прозрачными стенками с закрепленной внутри осью, по которой свободно перемещается поплавок. Может использоваться в составе стационарных и подвижных технологических установок различного назначения
Назначение
Ротаметр - прибор для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабо загрязненных жидкостей с дисперсными включениями инородных частиц
Принцип работы
Поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости
Технические характеристики
- Внутренняя нить: 316 нержавеющая сталь;
- Поплавок: 304 нержавеющая сталь;
- Прокладка: силикон;
- Фланец: высокопрочный полипропилен;
- Корпус: акриловое стекло
Рекомендации по установке и эксплуатации
- Шкала условно равномерная;
- Рабочее избыточное давление ротаметра: 0,63 МПа (6,3 кгс/см2);
- Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2);
- Температура измеряемой среды: 5-50 °С
| Основні | |
|---|---|
| Виробник | ZYIA |
| Країна виробник | Китай |
| Користувацькі характеристики | |
| Регулювання | Немає |
| Способ монтажа | Вертикальний |
| Температура вимірюваного середовища | от 5 до 50 |
| Тип приєднання | Нарізне |
| Тип ротаметра | панельний |
| Шкала | умовно рівномірна |
| Енергозалежність | енергонезалежний |
- Ціна: 1 097 ₴
