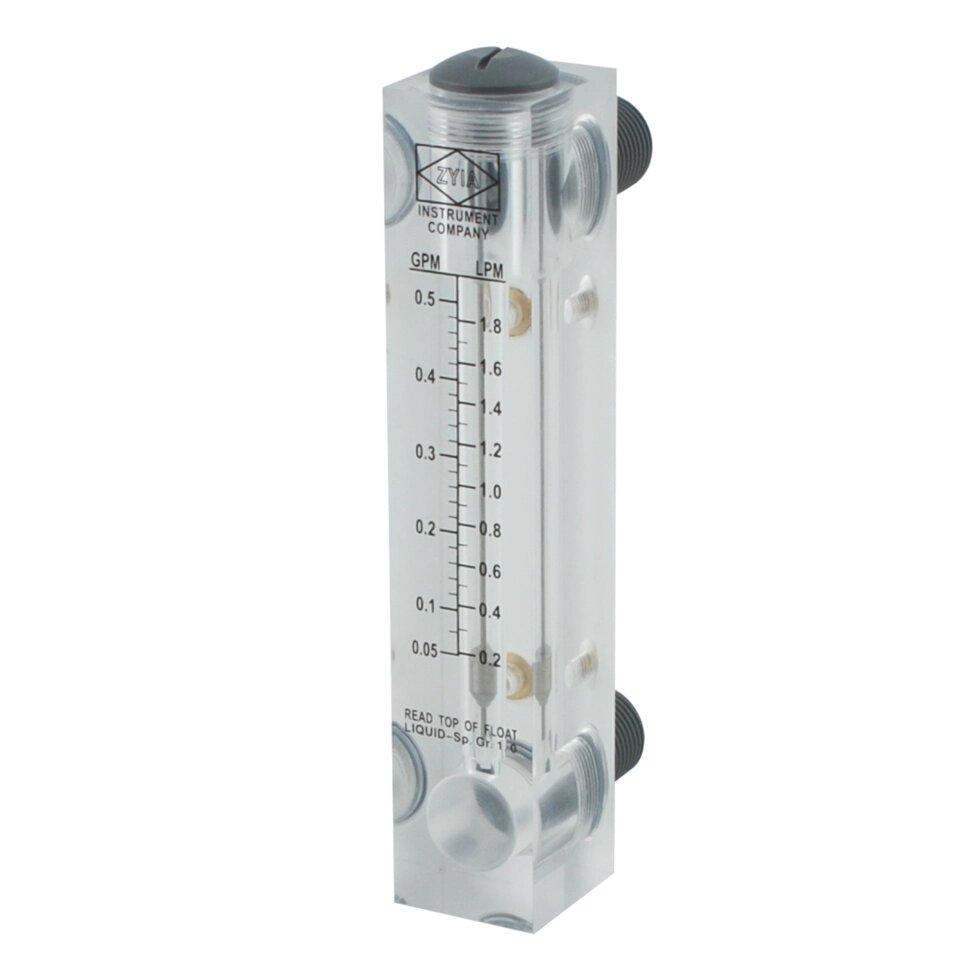

Ротаметр панельного типу FM 0.05-0,5 GPM (LPM 0,2-1,8л/хв)
835 ₴
- В наявності
- Код: 2263
- +380 (97) 301-95-94
- +380 (97) 301-95-94
Ротаметр — прилад для визначення об'ємної витрати води за одиницю часу. Застосовується в системах водопостачання і водопідготовки. Являє собою порожнистий корпус із прозорими стінками з закріпленою всередині віссю, якою вільно переміщається поплавець. Може використовуватися в складі стаціонарних і рухливих технологічних установок різного призначення
Призначення
Ротаметр — прилад для вимірювання об'ємної витрати, що плавно змінюються однорідних потоків чистих і слабо забруднених рідин із дисперсними включеннями сторонніх частинок
Принцип роботи
Потік рідини входить із нижньої частини корпусу, створюючи турбулентний потік, який починає обертати поплавець навколо осі. Активна відцентрова сила порушує фізичний контакт між поплавцем і віссю — поплавець може вільно переміщатися вздовж осі. Водночас ламінарний складник потоку підіймає поплавець. Чим більше потік — тим більше його ламінерного складника — тим вище спливає поплавець. Порівнюючи положення верхнього краю палавка з показником шкали, можна отримати дані про миттєву витрату рідини
Технічні характеристики
- Внутрішня нитка: 316 неіржавка сталь;
- Поплавець: 304 неіржавка сталь;
- Прокладка: силікон;
- Фланець: високоміцний поліпропілен;
- Корпус: акрилове скло
Рекомендації щодо встановлення та експлуатації
- Шкала умовно рівномірна;
- Робочий надлишковий тиск ротаметра: 0,63 МПа (6,3 кгс/см2);
- Величина втрати тиску від встановлення ротаметра в технологічну лінію не має перевищувати 0,01 МПа (0,1 кгс/см2);
- Температура вимірюваного середовища: 5-50 °С
| Основні | |
|---|---|
| Виробник | ZYIA |
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Регулювання | Немає |
| Способ монтажа | Вертикальний |
| Температура вимірюваного середовища | от 5 до 50 |
| Тип приєднання | Нарізне |
| Тип ротаметра | панельний |
| Шкала | умовно рівномірна |
| Енергозалежність | енергонезалежний |
- Ціна: 835 ₴
